Field of View Calculator

Поле зрения Калькулятор для инфракрасного радиометров от Apogee инструменты

Один из самых важных шагов в использовании инфракрасного радиометра от Apogee инструментов определения точного поле зрения датчика во время установки. Монтажный геометрии (расстояние от поверхности мишени, угол ориентации по отношению к поверхности мишени) определяется требуемой площади поверхности должны быть измерены. Поле зрения расширяется непрерывная от датчика до поверхности мишени. Датчики должны быть тщательно установлены для того, чтобы просмотреть желаемой цели и избежать нежелательных включая поверхности / объекты в поле зрения, таким образом, в среднем нежелательные температуры с целевой температурой.

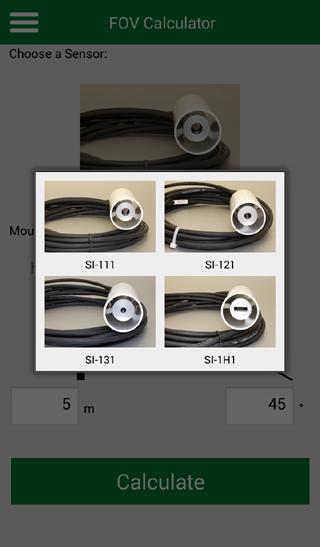

FOV калькулятор делает этот процесс простым. Как пользоваться калькулятором, просто введите IRR высоту обзора (H), угол (θ, относительно Надир вид = 0 °), выбрал модель датчика просмотра, затем нажмите Вычислить.

Общая информация: Все объекты с температурой выше абсолютного нуля испускают электромагнитное излучение. Длины волн и интенсивность излучения, испускаемый связаны с температурой объекта. Земной поверхности (например, почвы, растительного покрова, вода, снег) испускают излучение в середине инфракрасной части электромагнитного спектра (приблизительно 4-50 мкм).

Инфракрасные радиометры датчики, измеряющие инфракрасное излучение, которое используется, чтобы определить температуру поверхности, не прикасаясь к поверхности (при использовании датчиков, которые должны находиться в контакте с поверхностью, это может быть трудно поддерживать тепловое равновесие без изменения температуры поверхности). Инфракрасные радиометры часто называют ИК термометры, потому что температура требуемое количество, даже если датчики обнаруживают излучение.

Типичные применения ИК радиометров включают измерение температуры растительного покрова для использования в оценке состояния растений воды, измерения температуры поверхности дороги для определения условий обледенения и земной поверхности (почвы, растительность, вода, снег) измерение температуры в балансе энергетических исследований.

Серии Apogee Instruments SI инфракрасные радиометры состоят из детектора термоэлемента, германия фильтр, точность термистора (для измерения эталонной температуры детектор), и обработки сигналов схемы, установленной в корпус из анодированного алюминиевого корпуса, и кабель для подключения датчика к измерительному устройству. Все радиометры также поставляются с радиационной защитой позволяет минимизировать потребление солнечной радиации, но все же позволяет естественную вентиляцию. Радиационная защита изолирует радиометр с быстрыми изменениями температуры и сохраняет температуру радиометра ближе к заданной температуре.

Датчики горшках твердое без внутренних воздушном пространстве и предназначены для непрерывного измерения температуры земной поверхности в помещении и на улице. Датчики SI-100 серии выходных аналоговых напряжения, что прямо пропорционально инфракрасного излучения остатка на мишени (поверхности или объекта датчик направлен на) и детектор, где излучение баланс между мишенью и детектора связан с разностью температур между два.

Для получения дополнительной информации посетите http://www.apogeeinstruments.com/infraredradiometer/
