Psychrométrie en direct

Offre quatre calculs sur un diagramme psychrométrique en une seule app

Offre quatre calculs de Psychrométrie différents en une App et affiche les résultats sur un panneau et dans un diagramme:

1. Traitement de l'air

Calcule comment convertir un air ambiant donné en un air de conception requis. Les étapes impliquées sont le refroidissement selon un facteur de chaleur sensible, déshumidification, chauffage et humidification (adiabatique ou vapeur). Selon les conditions d’air données et requises, certaines de ces étapes peuvent ne pas être nécessaires.

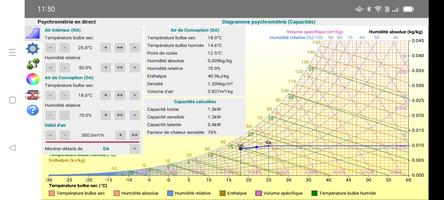

2. Capacités

Calcule la capacité requise pour chauffer ou refroidir une certaine quantité d'air (par exemple l'air un local).

3. Echangeur de chaleur

Calcule comment un échangeur de chaleur utilise l'air chaud d'un espace pour chauffer l'air ambiant froid avant qu'il est amené à l'espace comme air frais. Cependant le refroidissement peut provoquer de la condensation. Pour éviter cela, un élément de chauffage électrique est dimensionné si la température ambiante serait trop basse.

4. Le givrage du carburateur

Calcule la probabilité de givrage dans le carburateur d'un l'avion compte tenu de la température du point de rosée et la température. Affiche les zones dangereuses dans un diagramme.

Ces quatre calculs montrent les résultats dans un panneau, mais aussi dans un diagramme. Vous pouvez choisir entre trois diagrammes différents:

1. Psychrometrique

Ceci est le schéma classique représentant différents types de propriétés de l'air en un seul diagramme. Vous pouvez trouver des descriptions détaillées e.a. dans les livres standards sur le traitement de l'air, comme l'ASHRAE. Ce diagramme montre les lignes de température constante, d'humidité absolue, l'humidité relative, l'enthalpie et le volume spécifique.

2. Mollier

Ceci est probablement le diagramme le plus ancien pour représenter les propriétés de l'air et a reçu son nom d'après son inventeur Richard Mollier (1863 à 1935). Pour obtenir un diagram psychrométriqu à partir d'un diagramme de Mollier, refléter l'axe vertical et puis pivoter le diagramme de 90°.

Le diagramme de Mollier est largement utilisé en Europe orientale.

3. Point de rosée

Ce diagramme est destiné aux météorologues et les pilotes et il est facile à lire les données importantes météo, telles que la température, le point de rosée et l'humidité relative.

L'application fonctionne sur plusieurs appareils Android, mais elle donne ses meilleurs résultats sur une tablette. Sur des écrans plus petits, vous devrez peut-être effectuer un zoom (voir ci-dessous).

Caractéristiques

- Sélectionnez deux propriétés de l'air pour définir un point: ltempérature bulbe sec, température bulbe humide, l'humidité absolue, l'humidité relative, l'enthalpie, le volume spécifique. et la densité de l'air humide.

- Pas besoin de clavier. Entrez les données à l'aide des boutons pour les petits et grandes incréments de valeur.

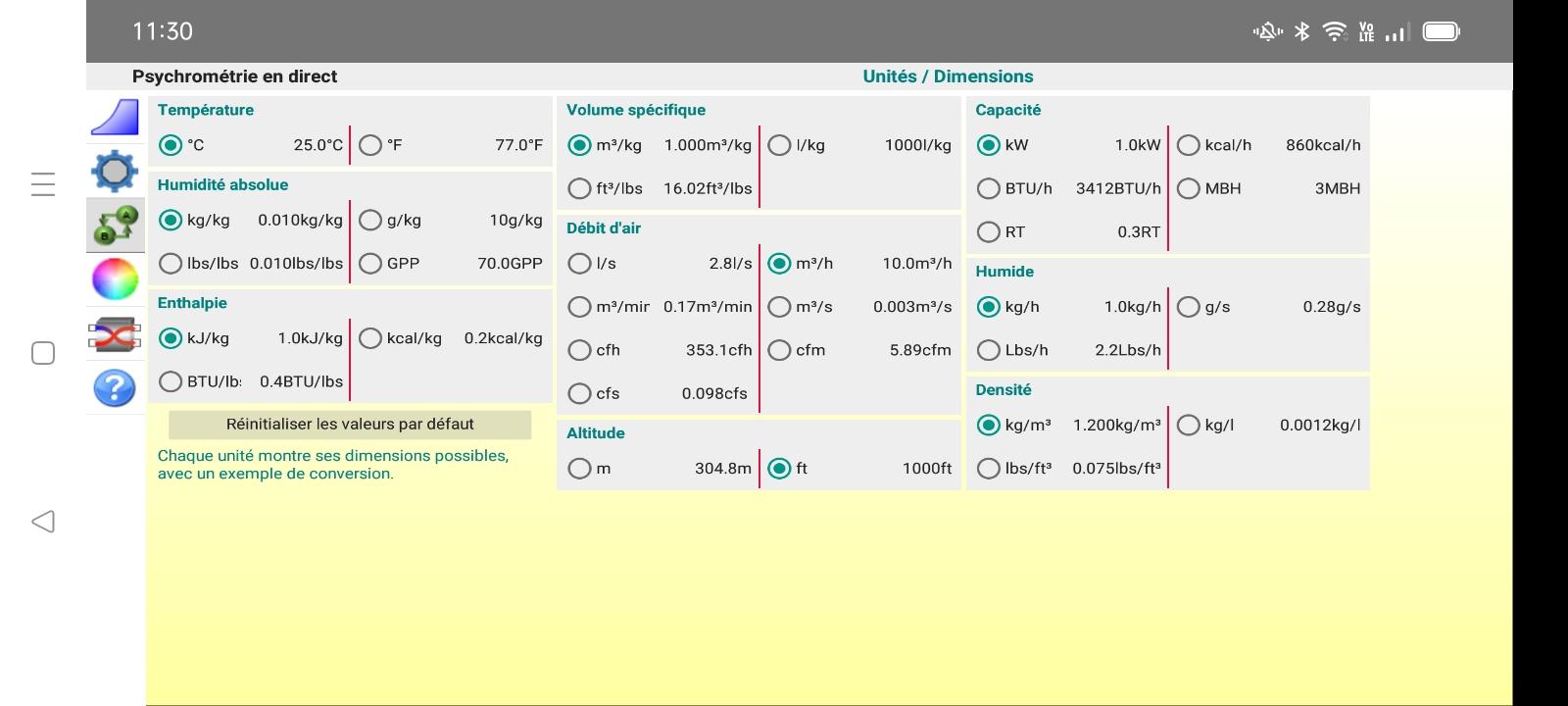

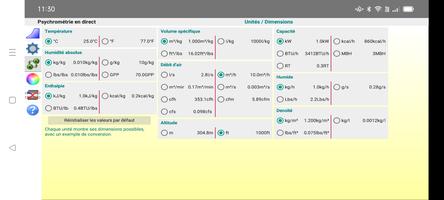

- Choisissez entre les unités métriques ou impériales, par exemple, °C et °F.

- Voir les résultats immédiats de toute modification sur les diagrammes et le panneau de résultats affiche des informations détaillées d'un point sur le diagramme.

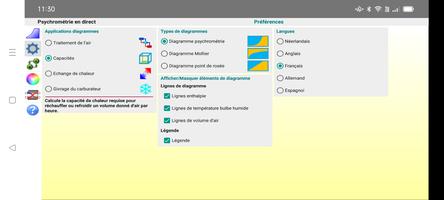

- Choisissez l'un des types de diagrammes (Psychrométrique, Mollier ou point de rosée) pour les résultats graphiques. Cachez quelques lignes constantes sur le diagramme choisi pour le simplifier ou changez les couleurs des lignes du diagramme.

- Définissez les propriétés de l'efficacité d'un échangeur de chaleur, vous donnant des résultats professionnels.

- Taper la commande "Expliquer App" pour une brève explication de cette App.

- Effectuez un zoom (geste des deux doigts) et un panoramique (geste d'un doigt) pour agrandir et déplacer une partie du diagramme.

- Adapte son interface utilisateur lorsque vous faites pivoter votre écran.

- Prend en charge cinq langues (anglais, français, allemand, espagnol et néerlandais), que vous pouvez définir dans les préférences.

- Prend en charge les thèmes clairs et sombres.
